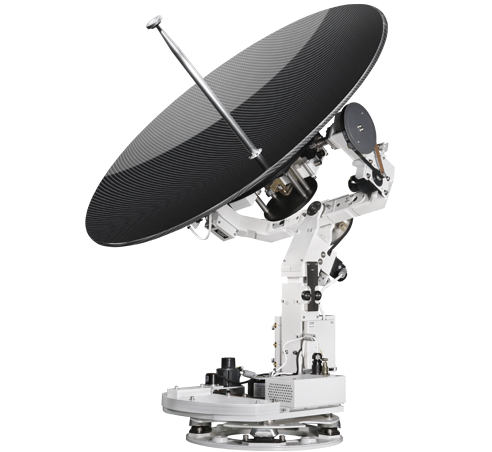

Intellian
v100
3年保修

1米Ku波段海上稳定天线,可
轻松转换为Ka波段服务
Intellian v100是受欢迎的1米天线。全球领先的卫星通信集成商依靠v100卓越的射频性能,模块化,可配置的设计和全面的易用性





v100亮点
更高的性能提高了吞吐量,降低了运营成本
获得专利的Intellian全球PLL LNB
开放平台系统架构适用于所有领先的通话时间服务提供商
10分钟内从Ku转换到Ka波段的简单四步转换
使用Aptus Web启用Wi-Fi的远程管理使用Aptus Mobile或PC进行本地控制的ACU
无陀螺卫星搜索功能,无需船舶指南针输入
双VSAT介体集成了两个VSAT天线来对抗船上阻塞区域
三轴无限方位天线平台
Anatel批准在巴西销售和经营
由全球300多个Intellian服务和支持中心支持的3年全球保修

v100功能背景1
卓越的RF性能

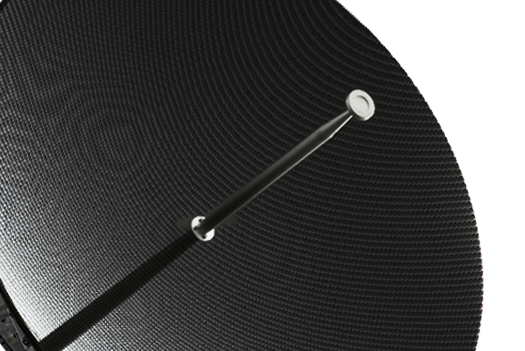

精密双频碳纤维反射器: v100的设计和设计可以在Ku和Ka频段上工作,同时最大限度地发挥两个频段的射频性能。v100的高增益,高精度碳纤维反射器确保配置为Ku或Ka波段操作时的最佳服务质量,从而实现更高的吞吐量并降低运营成本。

频率调谐天线罩:为确保Ku波段和Ka波段服务的高效运行,天线罩本身旨在提高Ka波段和Ku波段系统的性能。新的雷达罩也被设计成与传统的圆顶相匹配,这对重要的美学装置具有重要的益处。

Ku以Ka 4个简单步骤

在不需要拆卸天线罩的情况下,v100可以在10分钟内轻松快速地从Ku波段系统转换到Ka波段系统。为了简化工艺流程,所有射频元件都安装在一个机箱上,形成由BUC和Intellian Global PLL LNB组成的集成射频模块。通过仅松开四个螺栓,整个模块可以通过出入口舱分离并从天线罩移除。新的BUC&LNB模块可以安装在天线的相同空间中,无需在转换后重新平衡系统。接下来,用Ka波段进料很容易地替换Ku波段进料来完成该过程。

v100功能背景2





   v100特性
 全局PLL LNB
  • v100标配Intellian的专利Global PLL LNB
  • 全球PLL LNB是Ku频段LNB模块,能够接收来自全球任何VSAT卫星的全部工作频率
 通过Aptus远程访问
  • 用于远程管理,控制和更新的内置Web界面为船上提供技术支持
  • 自动诊断,包括内部频谱分析仪
 从Ku到Ka的简单转换
  • 使用由BUC和LNB组成的简单集成射频模块,可以轻松快速地从Ku波段系统转换到Ka波段系统
  • 组合的RF BUC&LNB组件连接到反射器的后侧,在转换之后不需要重新平衡系统
 无陀螺卫星搜索能力
  • 无需外部航向设备输入
  • 减少安装时间,使用Aptus自动化弓形偏移
 全球卫星图书馆
  • 预先安装详细卫星数据的数据库
  • 可定制的特定网络的卫星图书馆
 开放平台兼容性
  • 完全兼容所有主要的服务提供商
  • 预先配置的调制解调器设置使用Aptus在简单的下拉菜单中提供
 自动光束切换(ABS)
  • 通过来自iDirect的OpenAMIP协议和来自Comtech的ROSS开放式天线管理(ROAM)协议支持ABS
 可选双VSAT介体
  • 通过在两个天线之间无缝切换来确保不间断的宽带通信
  • 与两个天线控制单元(ACU)同时通信
  • 非常适合冗余天线环境
 全球支持
  • 全球有300多个Intellian服务和支持中心
 3年全球保修
  • 行业领先的3年零件和工艺保证,为所有天线系统提供2年人工保修,确保您的硬件投资安心
  • 新的保修政策(3年零件和2年人工)仅适用于2017年1月1日以后购买的产品
 Anatel批准
  • 批准在巴西销售和经营






产品模型
Intellian v100 X-pol和Co-pol w / o BUC
部件号:V3-11B
BUC选项
NJRC微型8W扩展W&M&C(NJT 8318UNMR)
部件号:V1-2212
NJRC微型16W扩展W&M&C(NJT 8319UNMR)
部件号:V1-2213
CODAN Mini 8W扩展(4908-W / E-DC / EX-CE-NI)
部件号:V1-2203
CODAN Mini 16W扩展(4916-W / E-48 / EX-CE-NI)
部件号:V1-2204

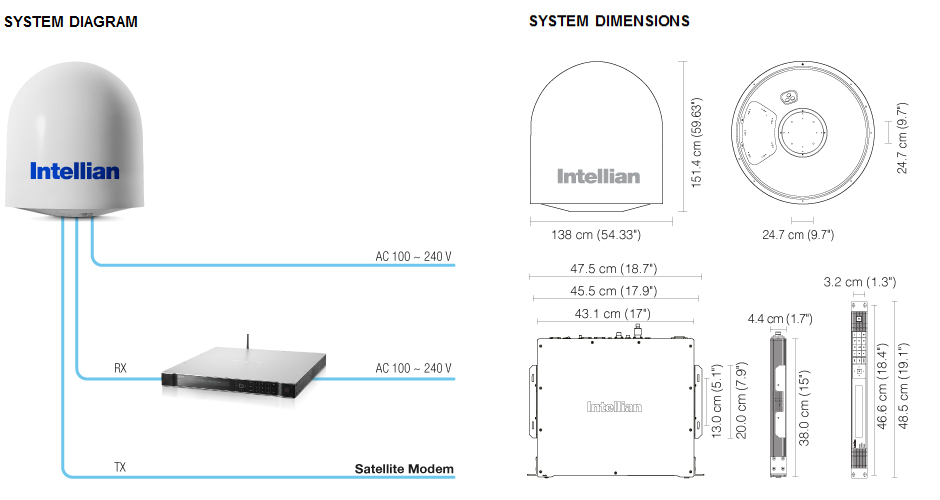

RADOME&ANTENNA
天线罩高度
151.4厘米(59.63英寸)
天线罩直径
138.0厘米(54.33英寸)
反射器直径
103厘米(41英寸)
重量
约。128公斤(282磅)
稳定的基座组件
基座类型
3轴(方位角,仰角,交叉水平)
方位角范围
无限
高程范围
-20°〜115°
交叉水平范围
高达±37°
电机制动系统
方位角,高程,交叉程度
RF性能
TX频率
13.75〜14.5 GHz Ku波段
TX增益
41.6 dBi @中频带
RX频率
10.7〜12.75 GHz Ku波段
RX增益
39.4 dBi @中频带
G / T
> 19.6 dB / K(晴空,30°仰角)
BUC电力
8W,16W(可选)
LNB
Intellian PLL LNB
极化
交叉政策和共同政策
天线控制单元
尺寸(宽×深×高)
43.1cm×38.1cm×4.4cm(17英寸×15英寸×1.7英寸)
重量
3.5公斤(7.7磅)
显示
2行40字符图形VFD模块
船的Gyrocompass接口
NMEA / NMEA 2000
调制解调器接口
以太网端口/ RS-232C / I / O端口
调制解调器协议
iDirect,Comtech,SatLink,Hughes,GILAT
远程管理
Wi-Fi操作
管理端口
电力需求
100〜240V AC,50〜60Hz,4A
技术规格
