Intellian
v80
3年保修

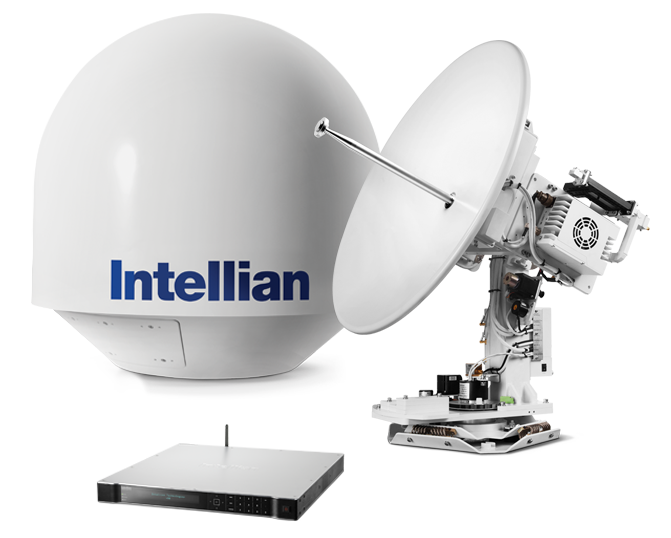

83cm船用稳定通信天线系统Intellian v80G是小的天线,无需扩频卫星网络。这提供了能够在TDMA或SCPC网络中操作的紧凑型系统
v80G亮点
Intellian专有的全球Ku波段PLL LNB
与80厘米大小的大多数常规1米天线类似的射频性能
使用Aptus Web进行远程管理。使用Aptus Mobile或PC进行本地控制的支持Wi-Fi的ACU
结合BUC功率和TX信号来减少系统布线
无陀螺卫星搜索功能,无需船舶指南针输入
双VSAT介体集成了两个VSAT天线来对抗船上阻塞区域
通过自动化诊断缩短安装时间并减少维护访问
开放平台系统架构与所有领先的Ku波段服务提供商合作
由全球300多个Intellian服务和支持中心支持的3年全球保修

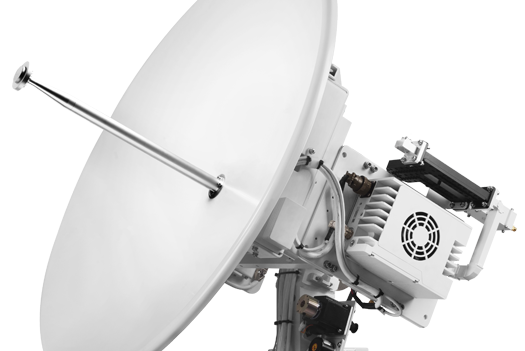

v80功能背景1
卓越的RF性能

较高增益的RF性能设计,几乎等于1米级的VSAT天线系统,使天线能够在信号足迹的边缘上工作,在信号最重要时提高可靠性。

凭借3轴稳定性,v80G具有卓越的跟踪性能,非常适用于海上船舶,商业船舶和石油天然气行业,以及监视或船舶监控等需要不间断连接的关键任务操作。

获得专利的射频技术

v80G采用Intellian的专利Global PLL LNB,支持无限数量的LO频率,包括x-pol和co-pol馈电,并提供从4W到16W的BUC选项。这对于需要1m天线性能的船只来说是理想的系统,其尺寸更小巧,而且安装简单,操作方便,远程维护可靠性高。

v80G直接使用TXU信号电缆提供BUC电源,减少了天线电缆的运行数量,同时保持了优异的信号线性,并避免了与信号堆叠成一根电缆相关的常见问题。

v80功能背景2
   v80G功能
 通过Aptus Web进行远程访问
  • 内置的网络界面:远程升级,自动诊断
  • 通过机载网络访问所有机载Intellian天线(包括TVRO)
 全球运营,一个天线
  • 配备Intellian专利Global PLL LNB的标准,能够接收来自全球任何VSAT卫星的全系列工作频率
  • 所有Intellian VSAT天线都是Co-pol和X-pol兼容的
 无陀螺操作
  • 没有来自船头设备的要求输入
  • 快速设置,以减少安装时间。Aptus中的自动弓形偏移功能
 全球卫星图书馆
  • 通过Aptus预装安装了一键式远程更新功能的详细卫星数据库
  • 可定制的特定网络的卫星图书馆
 自动光束切换(ABS)
  • 通过iDirect的OpenAMIP协议和Comtech的ROSS开放式天线管理(ROAM)协议支持ABS
 开放平台兼容性
  • 完全兼容所有主要的服务提供商
  • 预先配置的调制解调器设置使用Aptus在简单的下拉菜单中提供
 可选双VSAT介体
  • 通过在两个天线之间无缝切换来确保不间断的宽带通信
  • 与两个天线控制单元(ACU)同时通信。非常适合冗余天线环境
 全球支持
  • 全球有300多个Intellian服务和支持中心
 3年全球保修
  • 行业领先的3年零件和工艺保证,为所有天线系统提供2年人工保修,确保您的硬件投资安心
  • 新的保修政策(3年零件和2年人工)仅适用于2017年1月1日以后购买的产品
 Anatel批准
  • 批准在巴西销售和经营
产品模型
Intellian v80G X-pol和Co-pol无BUC
零件编号:V2-81
Intellian v80L X-pol和Co-pol w / NJRC 3W BUC
零件编号:V2-80
Intellian v80L X-pol和Co-pol w / H2O 0.5W BUC
零件编号:V2-82
BUC选项
NJRC 4W标准(NJT5017L)
零件号
V1-2101
NJRC 8W标准(NJT5118NM)
零件号
V1-2102
NJRC 8W扩展(NJT5218NM)
零件号
V1-2103
CODAN Mini 8W标准(4908-W / S-DC / EX-CE-NI)
部件号:V1-2207
CODAN Mini 16W标准(4916-W / S-48 / EX-CE-NI)
部件号:V1-2206
CODAN Mini 8W扩展(4908-W / E-DC / EX-CE-NI)
部件号:V1-2203
CODAN Mini 16W扩展(4916-W / E-48 / EX-CE-NI)
部件号:V1-2204
RADOME&ANTENNA
天线罩高度
120.5厘米(47.5英寸)
天线罩直径
113.3厘米(44.6英寸)
反射器直径
83厘米(32.7英寸)
重量
90.3千克(199磅)可变w / RF组件
稳定的基座组件
基座类型
3轴(方位角,仰角,交叉水平)
方位角范围
无限
高程范围
-10°〜110°
交叉水平范围
±30°
电机制动系统
高程,跨层次
RF性能
TX频率
13.75〜14.5 GHz Ku波段
TX增益
40 dBi @中频段
RX频率
10.7〜12.75 GHz Ku波段
RX增益
中频带37.6 dBi
G / T
17.7dB / K(晴天,30°仰角)
BUC电力
4W,8W,16W(可选)
LNB
Intellian PLL LNB
极化
交叉政策和共同政体作为标准
天线控制单元
尺寸(宽×深×高)
43.1厘米×38.1厘米×4.4厘米(17英寸×15英寸×1.7英寸)
重量
5.2公斤(11.5磅)
显示
2行40字符图形VFD模块
船的Gyrocompass接口
NMEA / Synchro
调制解调器接口
以太网端口/ RS-232C / I / O端口
调制解调器协议
iDirect,Comtech,SatLink,Hughes,GILAT
远程管理
Wi-Fi操作
N / A
电力需求
100〜240V AC,50〜60Hz,4A
技术规格
